ADAU1787开发板
产品名称: ADAU1787开发板/EVAL-ADAU1787Z/中文视频教程/降噪耳机的主芯片
所属大类: SigmaDSP专区
所属小类: ADAU1787开发板
产品描述:     ADAU1787开发板,原版复刻EVAL-ADAU1787Z,并提供了海量中文文档,中文视频教程,例程源码!

特别注意,如需购买请到下面的链接:

官方淘宝链接:https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.11.7c3235530nK9Ax&id=596099627833

联系OP的QQ:5516164,微信:18633096839,添加请备注:OpenADSP开源社区

如果和USBi仿真器一起购买,原价445元的仿真器可优惠至300元!

USBi仿真器链接:https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.11.1ae02dbdwkpuxd&id=38242936768

特别特别特别注意:ADAU1787是1.8V的IO电压,所以必须要用1.8V的USBi,我们提供1.8V的专门定制款USBi,不要用山寨的,3.3V的USBi去调ADAU1787,会把DSP烧掉的,请用户再次特别特别特别注意!!!

ADAU1787是最新的SigmaDSP,专业降噪耳机的首选DSP,如BOSE等品牌的主动降噪耳机,均选用此芯片。ADI在这颗DSP里新增了非常多的音频算法,可用软件中现有的各种滤波器模块来组成降噪的功能。

我们收集了ADI的一些在ADAU1787上做降噪的相关文档,并简单的搭建了一下程序,旨在指导用户如何使用ADAU1787,至于降噪等最终的实现效果,还需要用户自己的声学知识来调试。


开发板提供1年免费保修,其中第一个月任何问题免费换新,产生的运费由我们负责,超过一个月,1年保修期内任何问题免费维修,产生的运费则需由您负责。

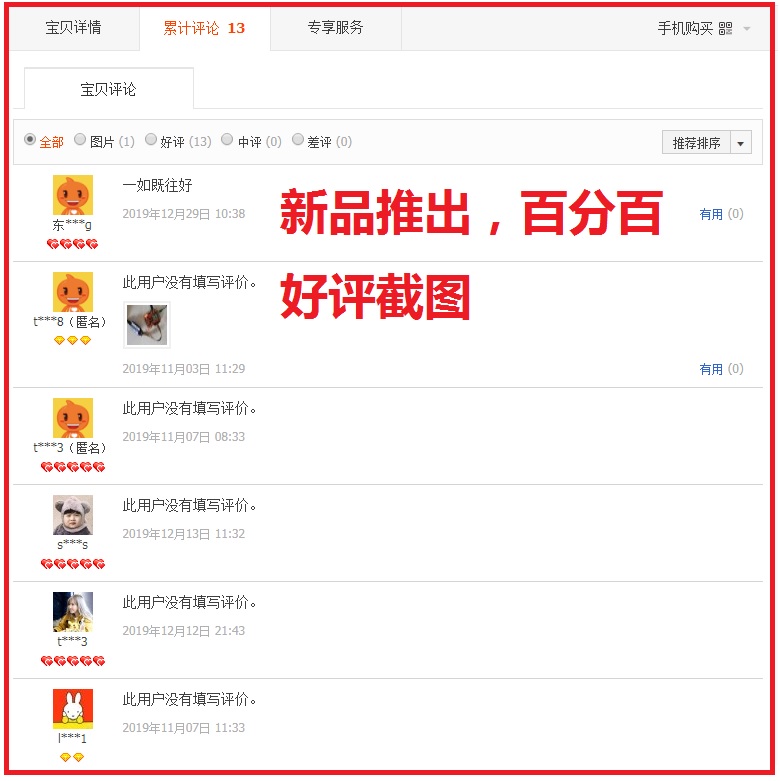

新品本月刚推出,销量和好评说明一切!!!(百分百好评,没有一个中评和差评)

开发板提供多达43个例程源码和全中文文档,全程手把手技术支持服务,想尽一切办法让您迅速学会这个DSP的开发,资料持续更新中! 视频教程正在录制中,将会于2020年1月15日正式发布!!!

ADAU1787ADISigmaDSP系列处理器中的,现阶段最低延迟,最低功耗的一款,也是最新的一款,他内部集成了codec,又能自启动,可以做单芯片解决方案,是低功耗的首选,希望通过这个文档,配合开发板和USBi仿真器,10分钟让你写出第一个SigmaDSP的程序来,并以最快的速度学会开发ADI的这颗DSP

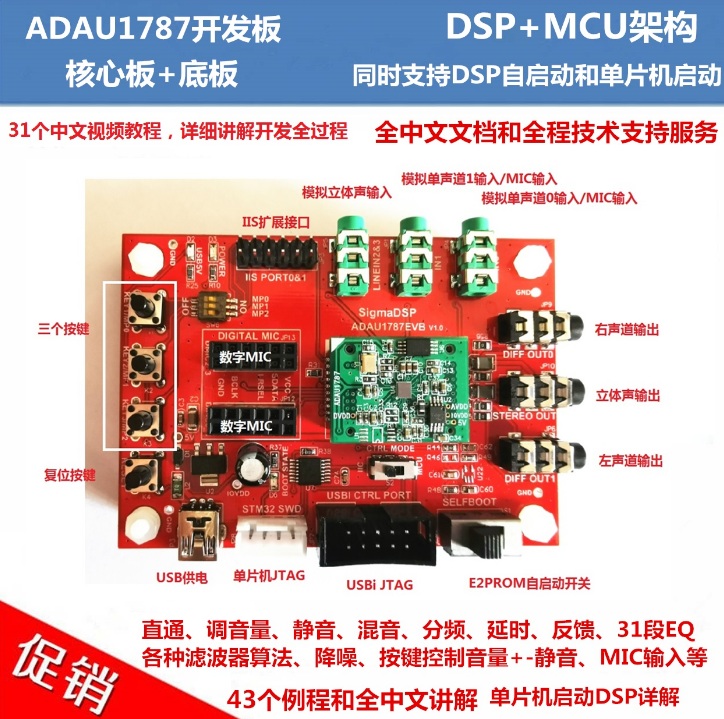

开发板采用了ADAU1787+STM32的架构,并提供了ADAU1787单芯片自启动方案,以及ADAU1787+STM32的单片机启动方案,用户可通过开关切换来自行选择。

单片机去启动SigmaDSP,是很常规设计,程序放到单片机里,有一定的加密功能,而如果你要做单片机控制DSP的功能,也势必要用到。很多新手并不知道如何来做,这个开发板将提供傻瓜式的操作,以及STM32启动DSP源码!当然,如果用户不需要单片机+DSP的设计,只需切一下开关就好了,详细请见下面的文档说明。

外设方面,我们设计了两路LINE IN,一路HP OUT,也就是通常所说的4进2出,而ADAU1787也是最多就支持到4路模拟入,2路模拟出。其中一路LINE IN做成了差分输入,一路HPOUT也并联了一组差分输出。在MIC这方面,我们做了独立的数字MIC in,以及2个模拟MIC in。

开发板设计了4个按键,通过在Sigmastudio软件中配置,可以实现复位、静音、音量+、音量-的功能。另外还预留了2排插针模式的数字音频接口(IIS)。

产品配置

  • SigmaDSP:ADAU1787
  • MCU: STM32L011D4P(1.8V低功耗单片机)
  • 4进2出:2路Line IN,1路HP out,其中1路LINE IN设计成了差分输入,1路HP OUT扩展多出了一对LR差分输出
  • 4路数字MIC IN
  • 2路模拟MIC IN(与差分LINE IN共享)
  • 3个按键,分别为静音、音量+、音量-
  • 一个USBi接口(用于ADAU1787的调试,以及开发板供电)
  • 一个单片机烧写器接口(用于STM32程序烧写)
  • 一个mini USB接口(用于开发板供电)(开发板支持USBi供电,在调试模式下,插上USBi即可,无需USB接口供电)
  • 1.8V低功耗设计

产品资料更新(2020.8.20)

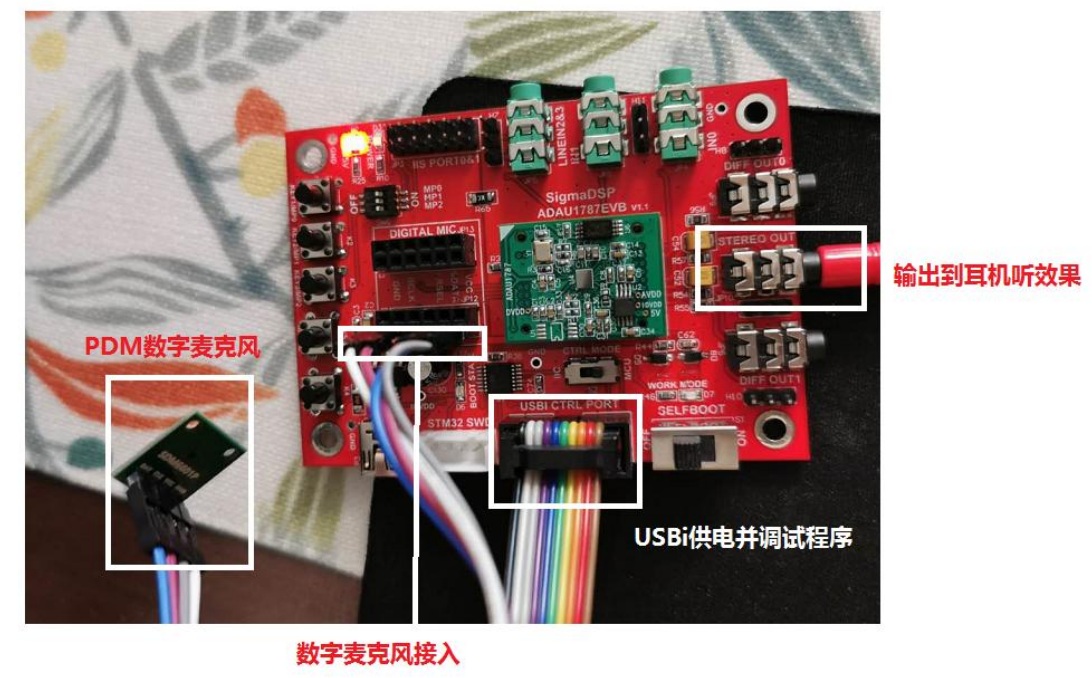

ADAU1787开发板最新提供PDM数字麦克风选配配件,提供详细的数字麦克风输入操作中文文档和4个例程!

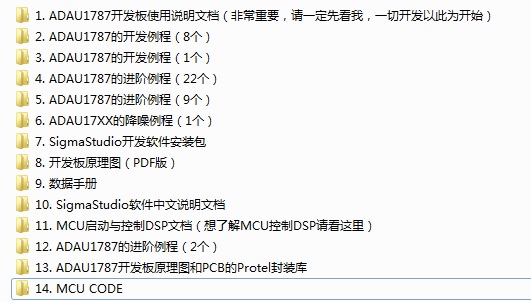

  • 1. ADAU1787开发板使用说明文档(非常重要,请一定先看我,一切开发以此为开始):九个全中文文档教你如何开发ADAU1787

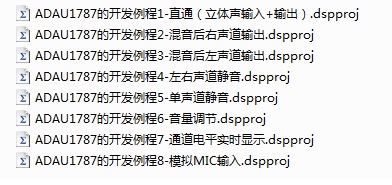

  • 2. ADAU1787的开发例程(8个):八个入门例程
  • 3. ADAU1787的开发例程(1个):E2PROM烧写例程

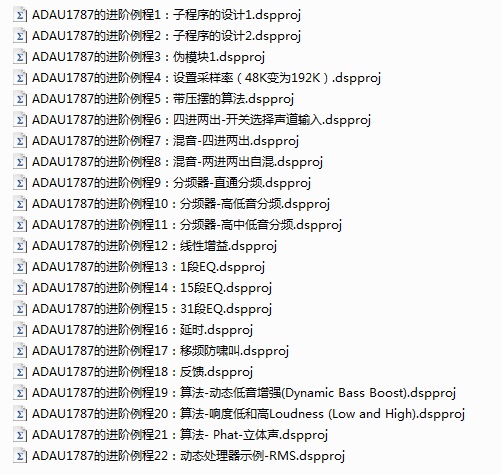

  • 4. ADAU1787的进阶例程(22个):22个进阶例程,每一个在下面的页面都有详细截图列表说明

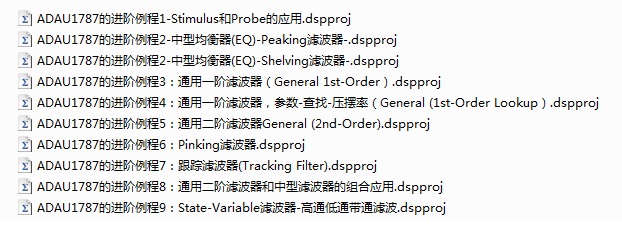

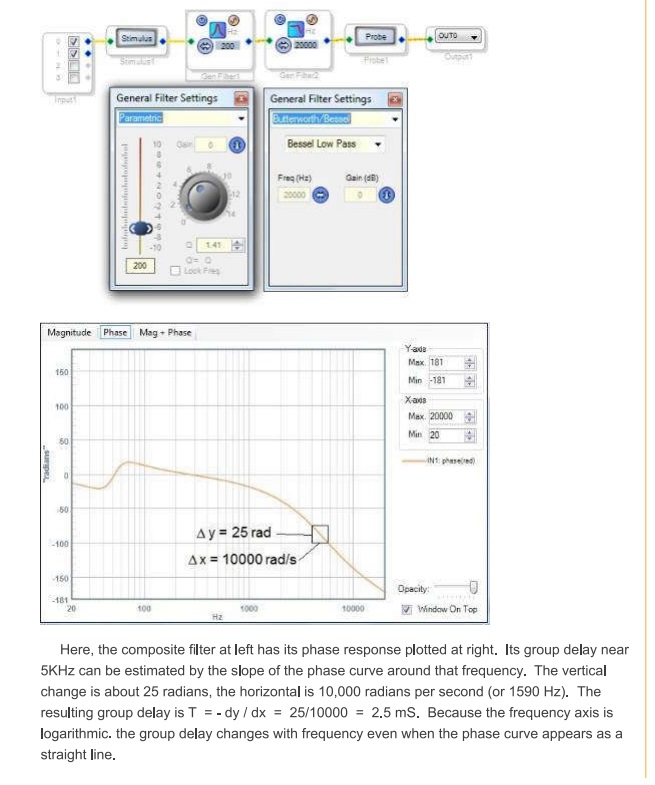

  • 5. ADAU1787的进阶例程(9个):9个滤波器例程
  • 6. ADAU17XX的降噪例程(1个):1个ADI建议的降噪框架例程
  • 7. SigmaStudio开发软件安装包:SigmaStudio软件安装包
  • 8. 开发板原理图(PDF版):开发板的PDF版原理图
  • 9. 数据手册:ADAU1787的数据手册
  • 10. SigmaStudio软件中文说明文档:软件中文说明文档,供参考

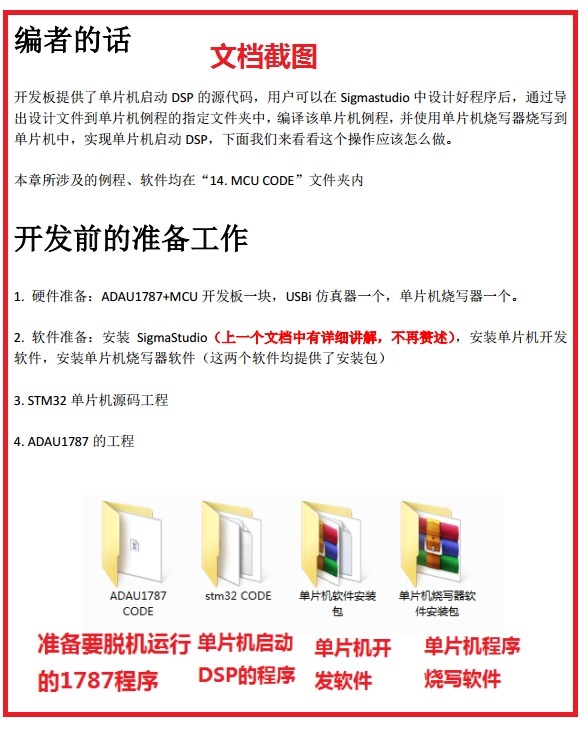

  • 11. MCU启动与控制DSP文档(想了解MCU控制DSP请看这里)

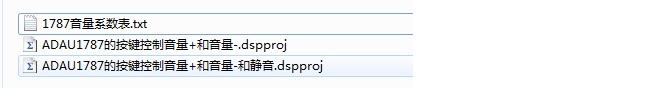

  • 12. ADAU1787的进阶例程(2个):补充了两个例程,分别是按键控制音量+和-,以及静音
  • 13. ADAU1787开发板原理图和PCB的Protel封装库:提供器件封装库,方便用户做硬件的二次开发
  • 14. MCU CODE(最新更新):提供STM32启动ADAU1787的全部资料和源码
  • 15. ADAU1787开发板消除底噪的一种办法(1个,对应第十个文档)
  • 16. ADAU1787核心板的机械尺寸图
  • 17. PDM数字麦克风输入的详解(4个)

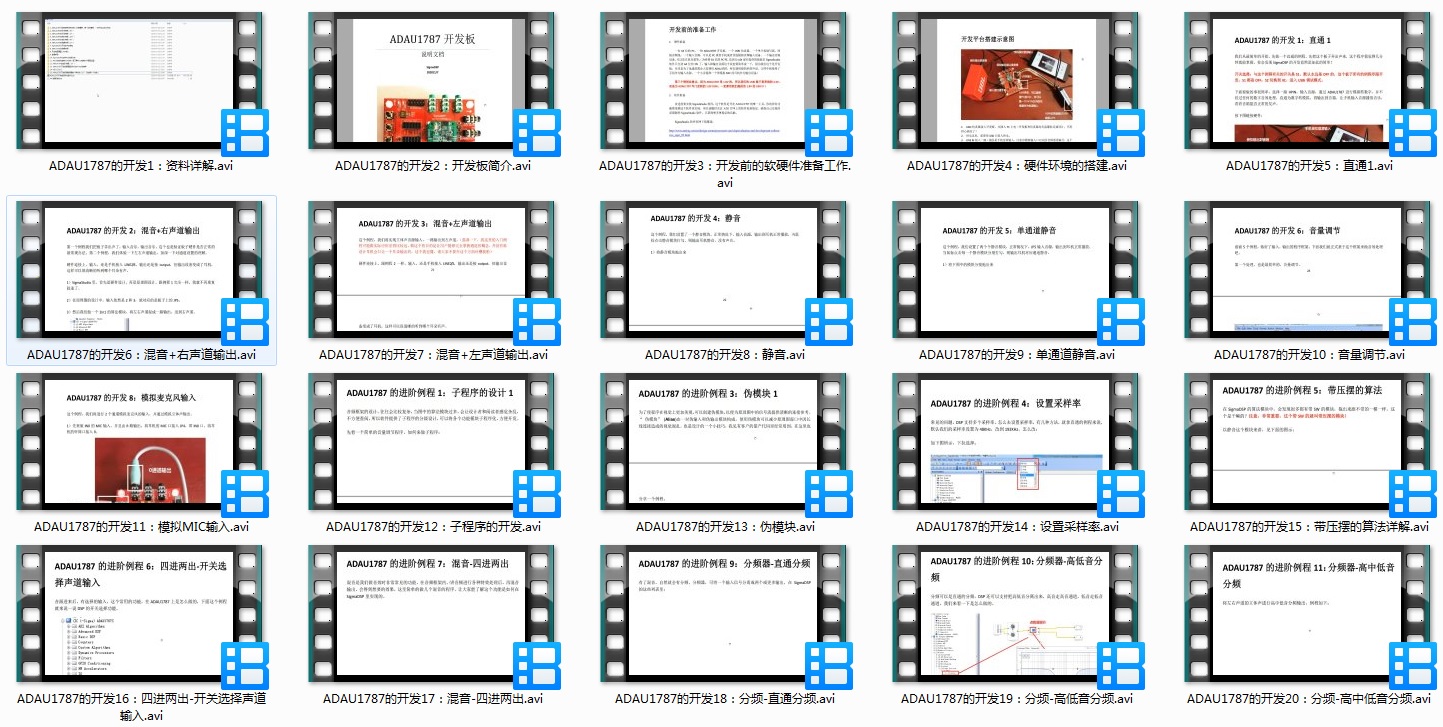

全中文视频教程

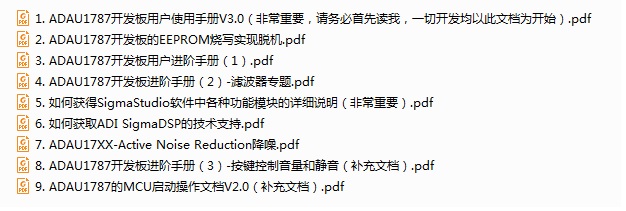

其中1. ADAU1787开发板使用说明文档(非常重要,请一定先看我,一切开发以此为开始)

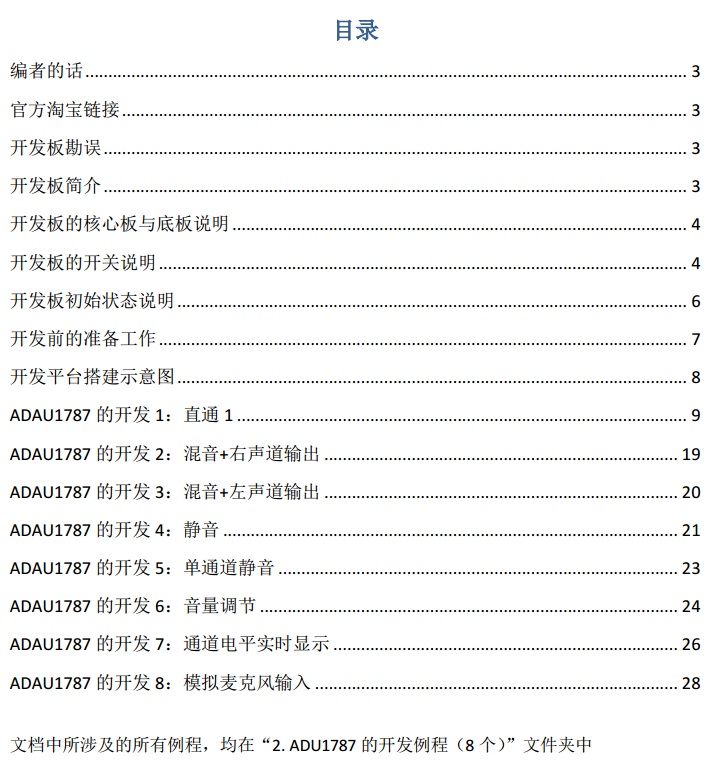

1. ADAU1787开发板用户使用手册V1.0

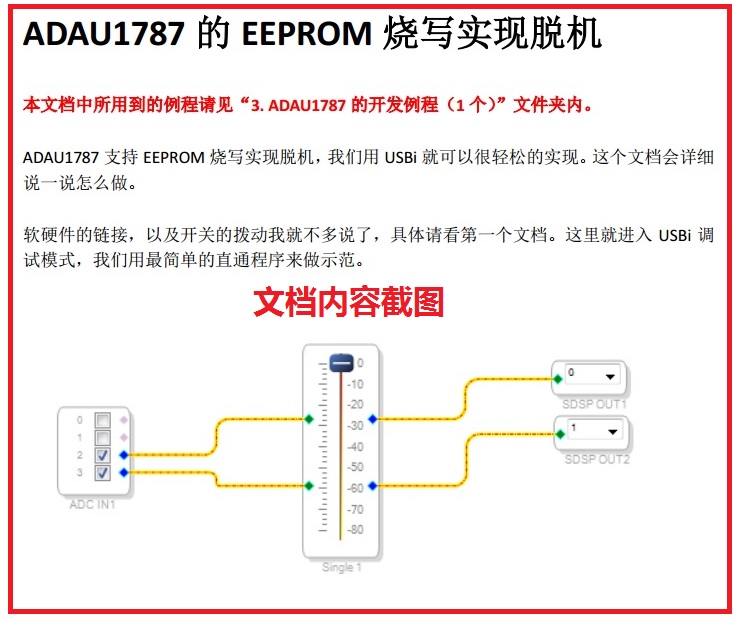

2.ADAU1787开发板的EEPROM烧写实现脱机

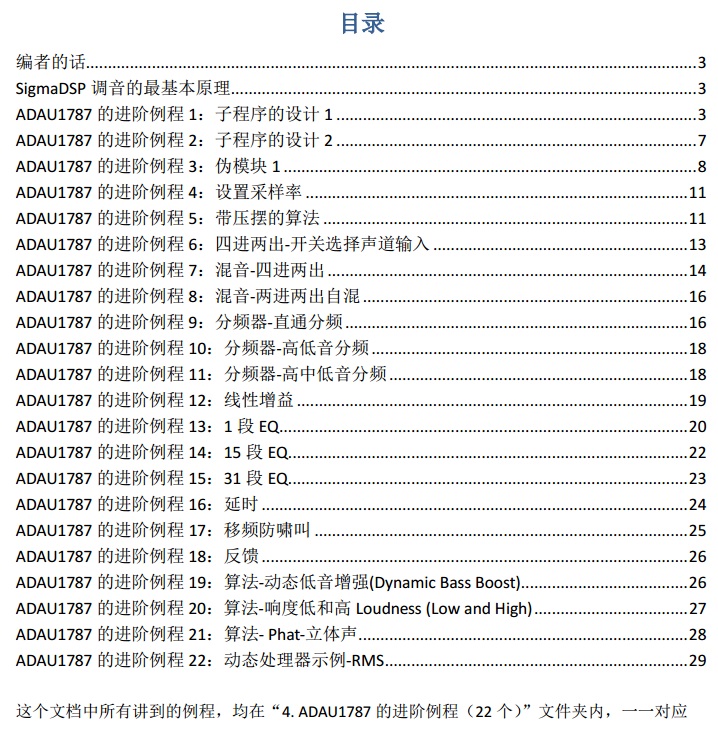

3.ADAU1787开发板用户进阶手册(1)

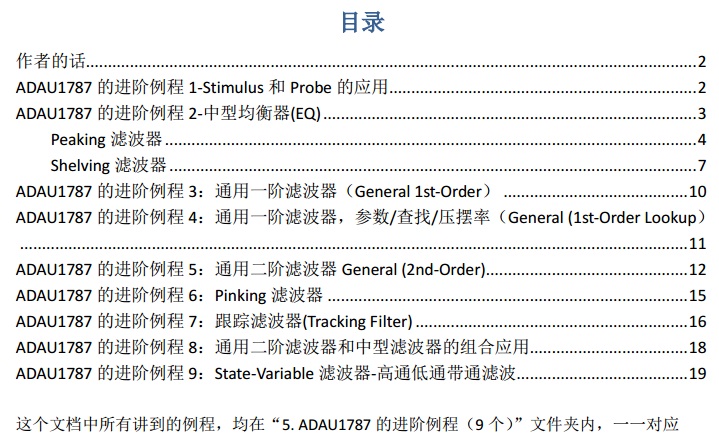

4.ADAU1787开发板用户进阶手册(2)-滤波器专题

7. ADAU17XX-Active Noise Reduction降噪

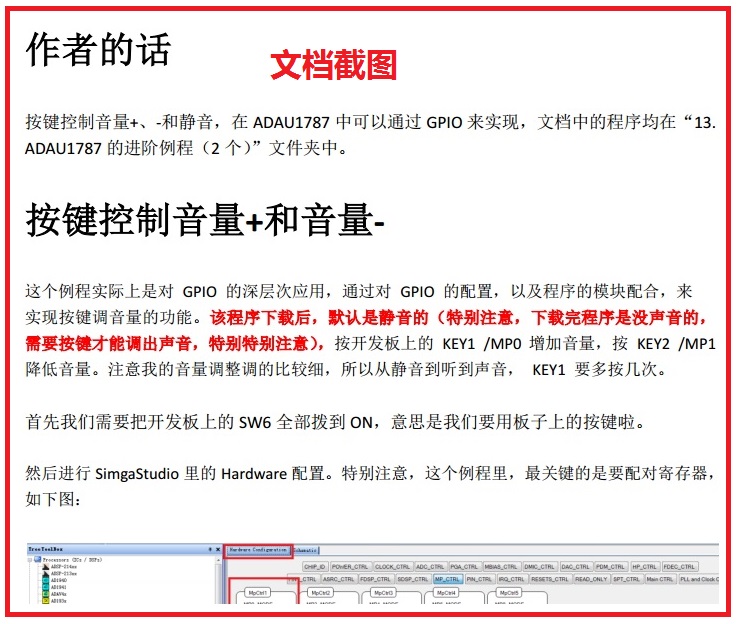

8. ADAU1787开发板进阶手册(3)-按键控制音量和静音(补充文档)



9. ADAU1787的MCU启动操作文档V2.0(补充文档)

例程列表

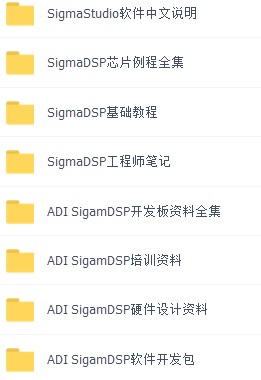

内容如下:

  • Simgastudio软件中文说明
  • SigmaDSP芯片例程全集
  • SigmaDSP基础教程
  • SigmaDSP工程师笔记
  • ADI SigmaDSP开发板资料全集
  • ADI SigmaDSP培训资料
  • ADI SigmaDSP硬件设计资料
  • ADI SigmaDSP软件开发包

如下图:

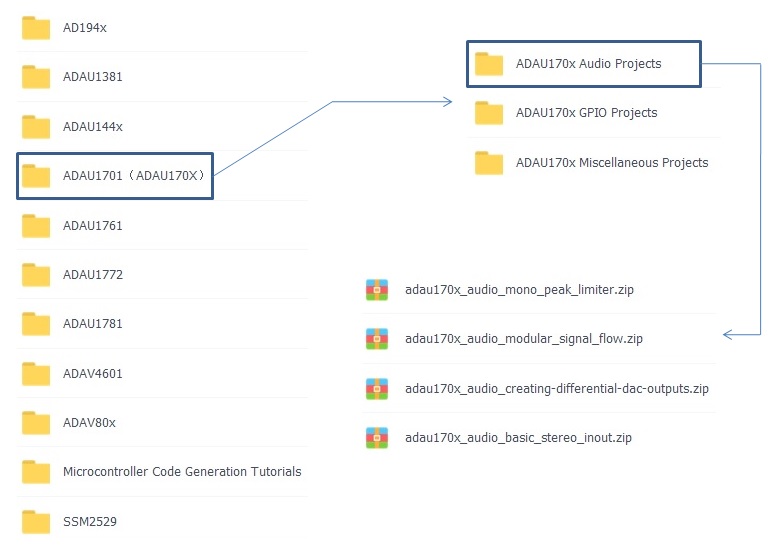

其中”SigmaDSP芯片例程全集”包含的例程如下(以ADAU1701为例):

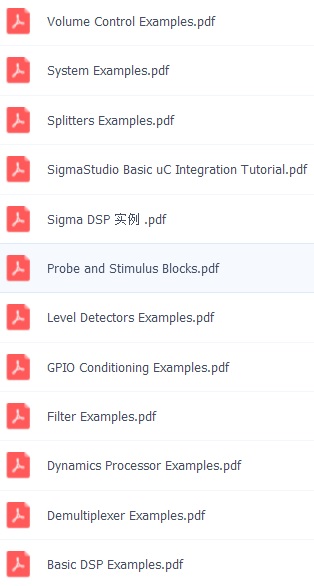

“SigmaDSP基础教程”文件夹内包含了:

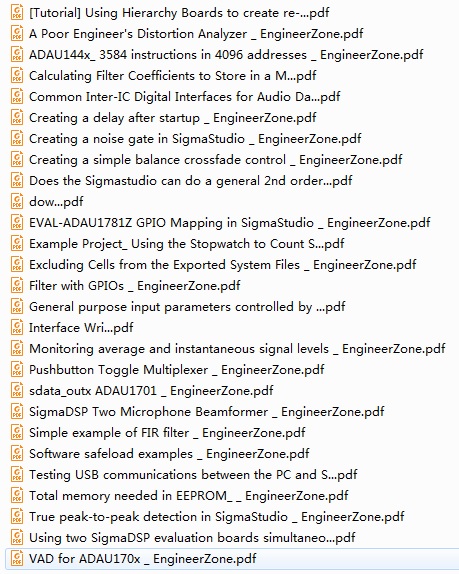

“SigmaDSP工程师笔记”文件夹内包含了非常多的经典技术问答文档,如下:

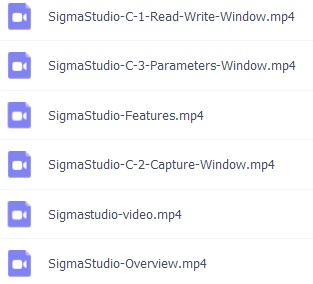

“ADI SigmaDSP培训资料”文件夹内包含了几个SigmaStudio软件的视频教程:

其他就不再罗列了
