ADAU1463开发板
产品名称: ADAU1463开发板/12进20出/单片机控制调音【OpenADSP开源社区】
所属大类: SigmaDSP专区
所属小类: ADAU1463开发板
产品描述:

ADAU1467开发板链接:

https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.12.3afd1c74sd06Yl&id=581000208083

USBi仿真器链接:

https://item.taobao.com/item.htm?spm=2013.1.0.0.2aa25429AR6QJc&id=38242936768

OpenADSP开源社区正式推出ADAU1467开发板,采用ADAU1467+3片AD1938+STM32单片机+22片运放架构,实现了模拟12进20出的功能!

开发板提供海量音效处理源码,以及STM32单片机控制DSP源码,包含了调音量、静音等。

开发板简介

ADAU1467开发板是OpenADSP开源社区最新推出的SigmaDSP开发板。ADAU1467是现阶段SigmaDSP系列中性能最好的一颗,外设丰富,主频和内存均可在其整个系列中排名第一。ADAU1467在SigmaStudio中所支持的算法功能非常多,是多通道音频应用最佳选择。

硬件上,我们在开发板上做了32路音频通道,将1467的模拟通道全部用上了。采用了3片AD1938,22片运放,实现了高品质的12路模拟入,20路模拟出。另外板上还增加了一颗STM32F103的单片机,用来控制ADAU1467调音。单片机这边,我们预留了3个EQ旋钮,1个调音量旋钮,1个静音按键,3个普通按键,3个LED显示灯,1个STM32串口,1个OLED接口,ADC扩展接口,SPDIF IN/OUT接口灯。

软件上,我们提供了ADAU1467基于SigmaStudio软件下的直通、调音量、静音、均衡、混音、分频等海量的音效源码,并提供了基于STM32F103单片机的控制程序,由单片机控制DSP实现静音、调音量等功能!以上工程均以源码的形式提供!

技术服务上,OpenADSP开源社区提供免费技术支持服务,并提供软硬件的定制开发服务,核心板设计与代工服务,实现用户最小的投入,实现共赢。

开发板所需仿真器

ADAU1467开发板需要由SigmaDSP专用仿真器来调试,我们提供了USBi仿真器,此项需要单独购买,链接如下:


同时购买开发板+USBi仿真器,我们会免费赠送一个STM32烧写器!

开发板图示
开发板配置
  • SigmaDSP: ADAU1467,300MHz,32位SigmaDSP
  • STM32单片机:STM32F103
  • 音频ADC: 3个AD1938 (4进8出)
  • 电源:5V-1A输入
  • 复位电路
  • E2PROM:支持ADAU1467的自启动
  • 12个声道模拟音频输入(莲花头)
  • 20个声道模拟音频输出(莲花头)
  • 1对SPDIF光纤收发器
  • 一个手动复位按键,3个MP输入按键,1个静音按键,1个电位器(AUX ADC, 0~5KOhm)
  • 3个MP LED灯
  • 3个EQ旋钮,1个调音量旋钮
  • 1个STM32串口
  • 1个OLED接口
  • 1排ADC接口
  • USBi接口(10pin,2.54mm)
  • STM32下载器接口

开发板资料(想知道我们提供哪些资料的请看这里)

资料光盘:

  • ADAU1467 CODE:ADAU1467的SigmaStudio例程
  • STM32 CODE:STM32单片机控制DSP调音的例程
  • SigmaStudio软件:SigmaStudio软件安装程序(最新的4.1版)
  • SigmaStudio软件中文说明文档:软件的中文详细说明文档
  • 开发板原理图:开发板的PDF版原理图
  • 数据手册:板卡使用器件的数据手册,pdf文件
  • 说明文档:板卡使用说明文档,例程详细说明文档

免费附赠SimgaDSP资料全集,内容如下:

  • Simgastudio软件中文说明
  • SigmaDSP芯片例程全集
  • SigmaDSP基础教程
  • SigmaDSP工程师笔记
  • ADI SigmaDSP开发板资料全集
  • ADI SigmaDSP培训资料
  • ADI SigmaDSP硬件设计资料
  • ADI SigmaDSP软件开发包

如下图:

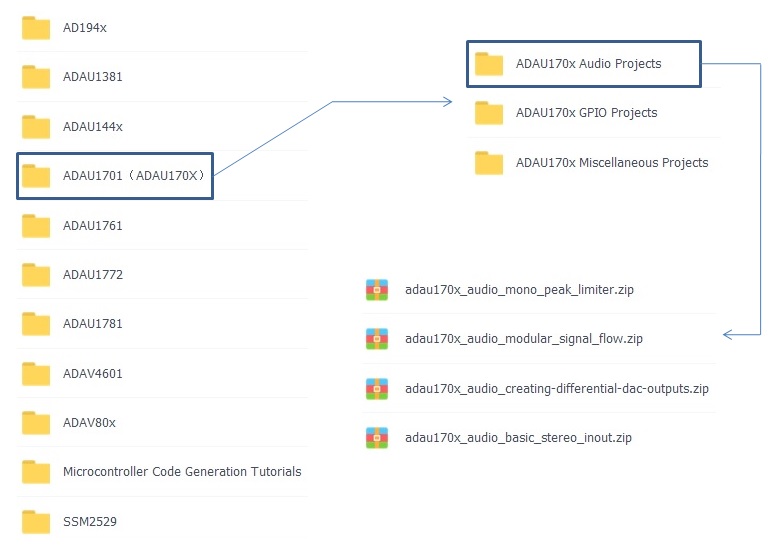

其中”SigmaDSP芯片例程全集”包含的例程如下(以ADAU1701为例):

“SigmaDSP基础教程”文件夹内包含了:

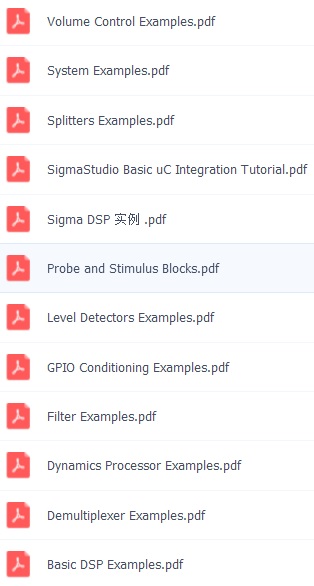

“SigmaDSP工程师笔记”文件夹内包含了非常多的经典技术问答文档,如下:

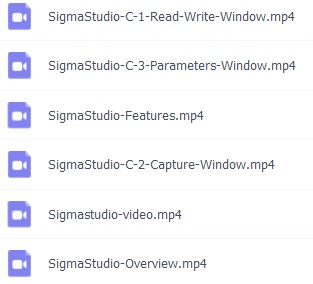

“ADI SigmaDSP培训资料”文件夹内包含了几个SigmaStudio软件的视频教程:
