先把基本原理简单说一下，首先用CCES软件开发接口的固件，叫fireware，并用JTAG仿真器把fireware的LDR烧写到SPIFLASH里去做master boot。而后用USBi仿真器，在SigmaStudio软件做21489的软件功能开发，导出开发文件。再把这个开发文件和fireware融合成新的含21489软件功能的LDR，用JTAG仿真器烧写到SPIFLASH里boot，脱机实现软件功能。

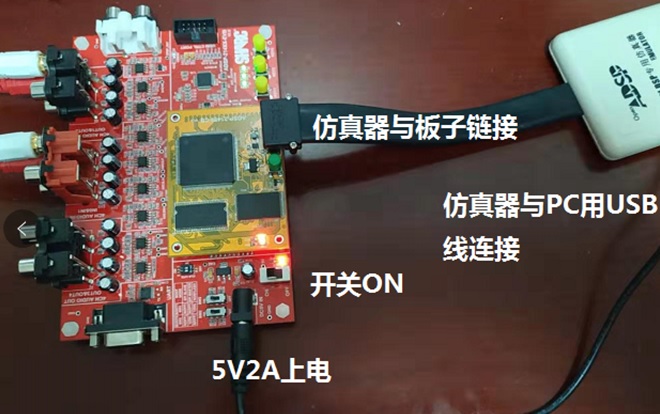

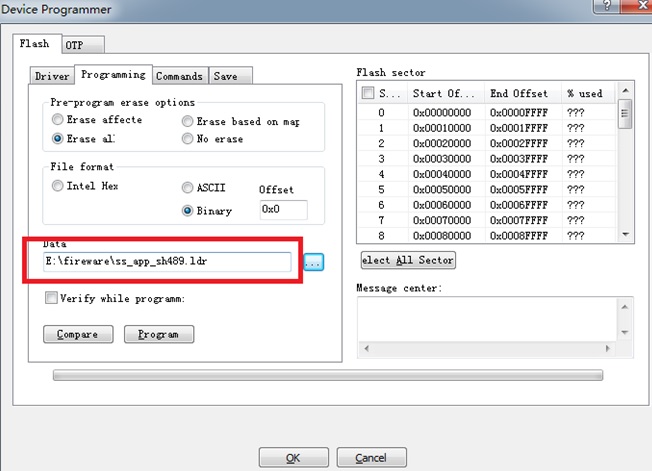

第一步，接口固件开发和烧写， ADI专门提供了官方的Fireware，只需要按照他的硬件设计来，就可以直接用。我们开发板就是参照官方的硬件设计来的，所以这里直接用Fireware，ss_app_sh489.ldr，省去了开发这一步。把他烧写到开发板的SPIflash里。请参照文档二的SPIFLASH烧写章节来操作。
