21489的开发详解(二十六):SPIFLASH的编程与烧写:烧写
[ 作者:OP ] [ 来源:ADSP开源社区 ] [ 发布时间:2019-3-18 ]

21489开发板链接:https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.15.13f640d8azTJne&id=539694123232

AD-HP530ICE仿真器链接:https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.11.51844901erA95j&id=38007242820

USBi仿真器链接:https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.11.13cd2dbd5u603F&id=38242936768

任何ADI DSP开发板、仿真器、芯片、技术支持,均可联系OP的QQ:5516164!

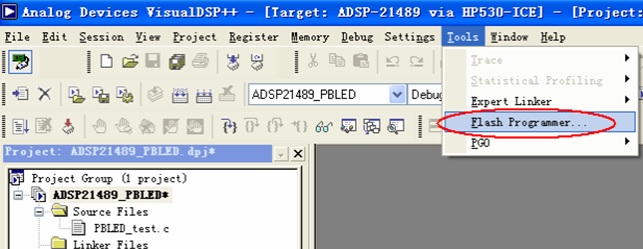

1. 选择Tools里的Flash Programmer。特别注意,一定要链接好session,才有此选项!

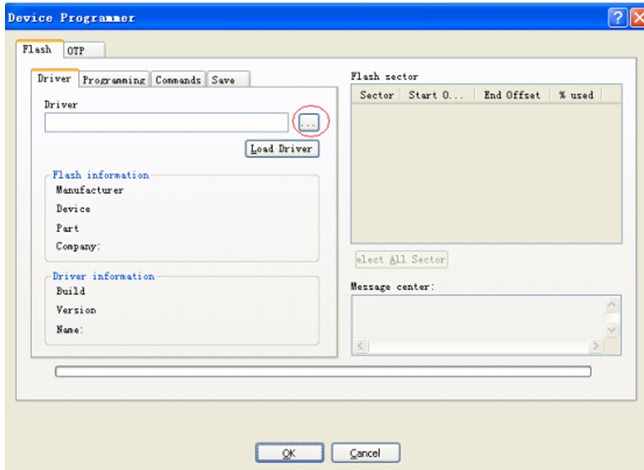

2. 为 SPIFLASH 加载一个“.dxe”格式的驱动文件,这个文件在 “Flash Driver”文件夹下。

    这个是Flash的烧写驱动,每一个型号的Flash都需要专门对应自己的驱动,ADI提供了一个驱动源码,如果用户的Flash型号与原厂提供的这个不符,则需要对驱动进行修改。我们开发板使用的就是ADI原厂的这个Flash型号,所以就可以直接用这个Driver,不用做任何修改。在这里OP也建议大家都用原厂提供的这个型号,否则自己改Flash烧写驱动,还是一件挺麻烦的事情。

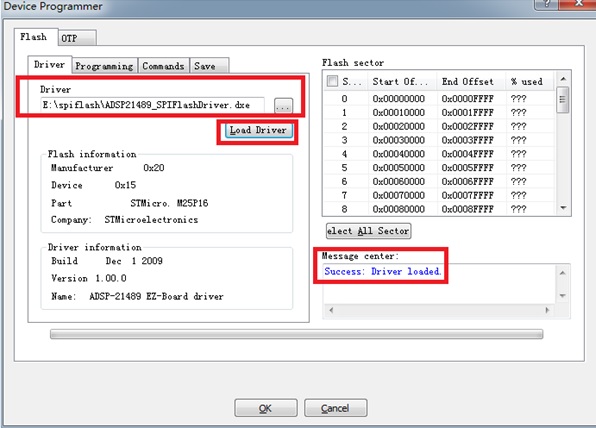

3. 找到“ADSP21489_SPIFlashDriver”文件。

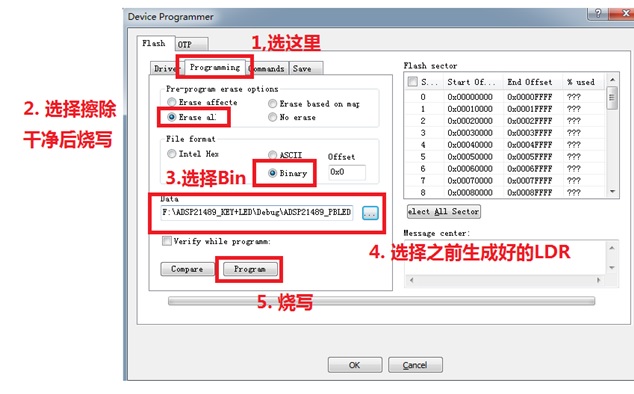

4. 按下图选择选项,然后点“ Data”后面的按钮,找到 ADSP21489_PBLED 工程下 Debug 文件夹下刚才生成的“ ADSP21489_PBLED.ldr”文件。

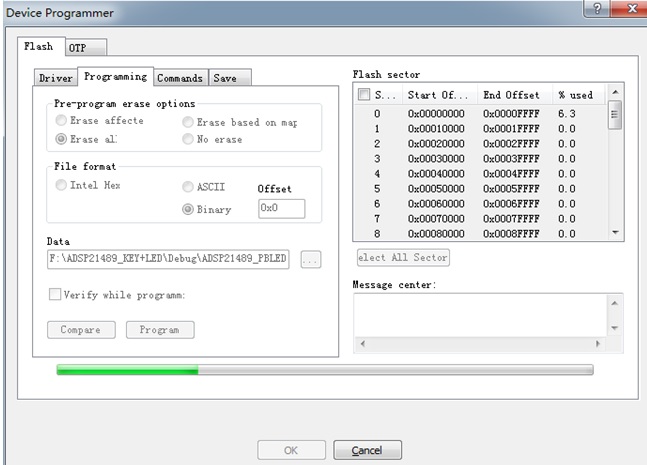

5. 烧写过程中的读条,请静心等待。(由于选择的是擦空整个Flash,然后再写入,所以进度条有点慢,刚开始的时候不读条是在擦空,后面如果自己做板子,空白Flash进行烧写,则可以选不擦出直接烧,读条进度就很快了)

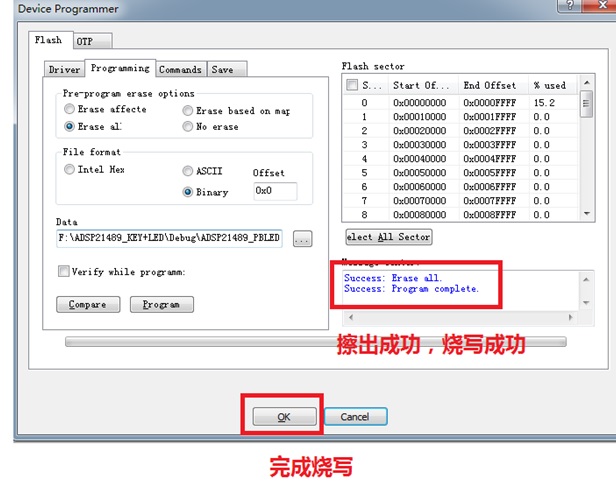

6. 完成烧写。

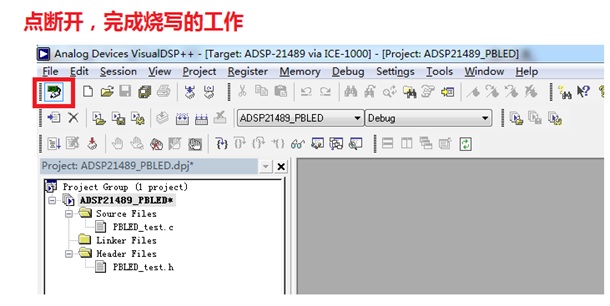

7. 断开链接,完整Flash编程和烧写得工作。

8. 将BOOT开关SW2和SW3分别拨到ON和OFF,设置成SPIFLASH启动

9. 拔掉电源插头,重新上电,并打开电源开关,按下按键,相应的LED灯亮,验证完成。
