21489的开发详解(七):开始调试
[ 作者:OP ] [ 来源:ADSP开源社区 ] [ 发布时间:2019-3-17 ]

    1. 首先将SW2/3调整为0/0。为什么要调整到0/0,这是因为当DSP通过JTAG仿真器来链接进行调试,如果DSP处于BOOT并运行程序的状态,有一定的几率仿真器无法接管DSP,导致链接出错,所以为了避免这种小概率事件的发生,我们把BOOT开关调整到非当下2个flash启动的状态,即不让它SPIFLASH BOOT,又不让它NORFLASH BOOT,这样的话,仿真器就可以直接接管DSP,来调试程序了。

    2. 打开软件

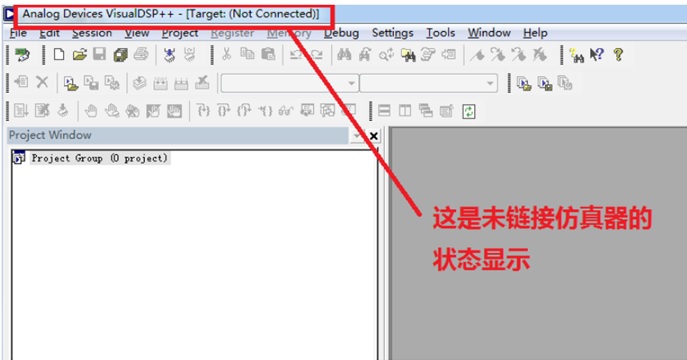

    软件装好,硬件环境也搭建好了,下一步就来跑个例程看看。打开 Visual DSP++软件。

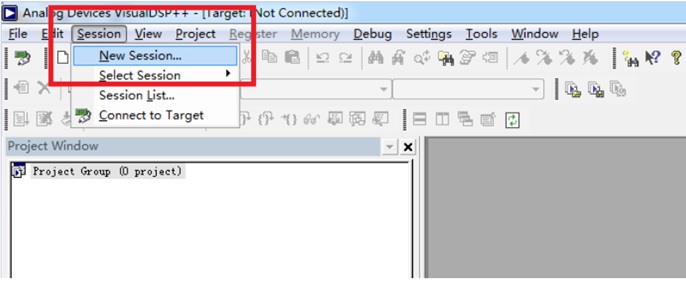

3. 新建 Session

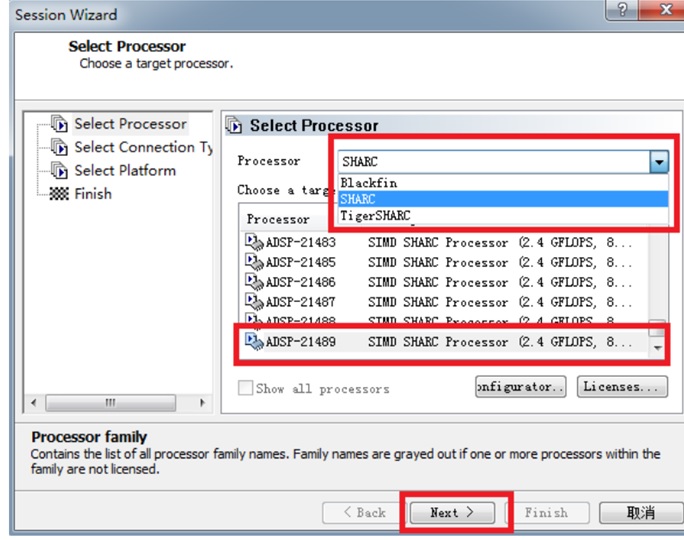

处理器系列里选择SHARC,这里简单说一下,ADI公司的DSP,在Visual DSP++这个软件里是分三大类的,Blackfin、SHARC、TigerSHARC。BF是定点处理器,SHARC跟TigerSHARC是浮点处理器。21489属于SHARC,所以就按上图所示选择 SHARC+21489+Next 进入下一步。

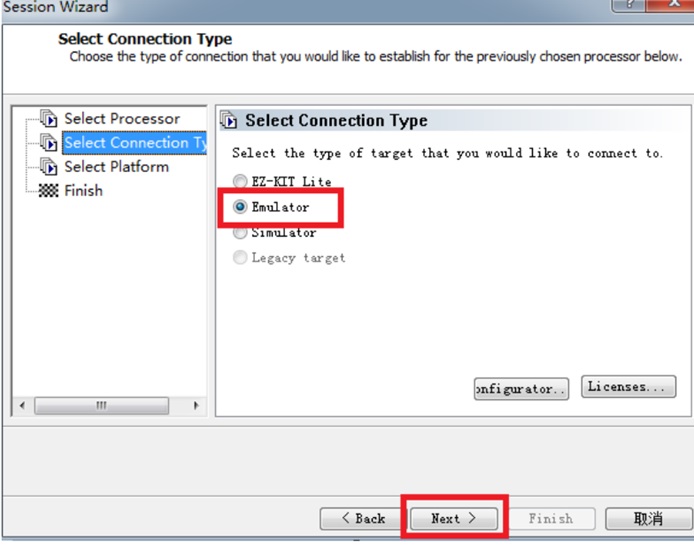

如上图所示,选择Emulator。这里有4个选项,第一个EZ-KIT,如果在使用ADI公司官方开发板,并且使用开发板自带的仿真模块,则选择它;第二个就是如果你使用的是仿真器,就选它;第三个是模拟环境,无需接硬件就可以进行模拟仿真器;第四个是第三方插件,没啥用,不选。

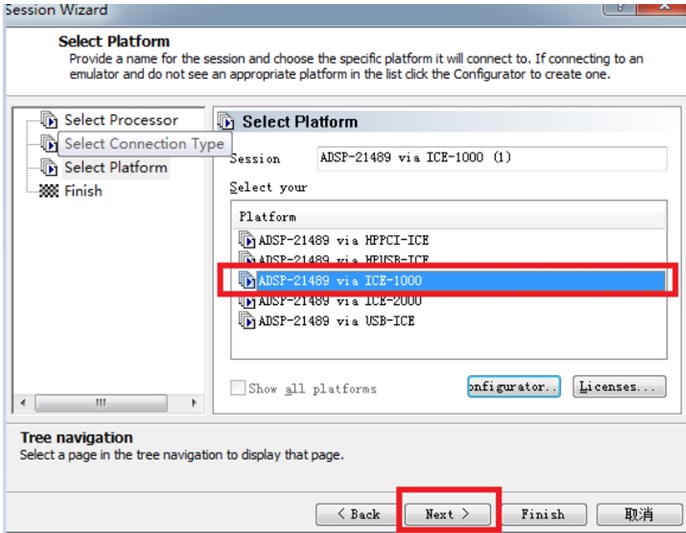

因为用的是AD-HP530ICE仿真器,所以选择ICE-1000。这里你用的是哪种仿真器,就选择仿真器对应的固件就好了,然后下一步,板子连好啦。

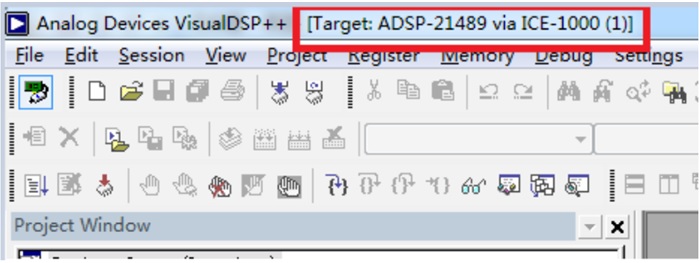

链接好板子之后,会显示上图那个红框里的内容。
