Blackfin的技术文章和教学视频连载20:Flash烧写-生成烧写文件
[ 作者:OP ] [ 来源:ADSP开源社区 ] [ 发布时间:2014-8-13 ]

    Blackfin的常见BOOT有几种,片外的NORFLASH、SPIFLASH、NANDFLASH,或者有些型号有片内的Flash。基本上每个boot都需要的可烧写文件是一致的,Blackfin的FLASH烧写的理论知识咱们放一边,我们先来来看看如何使用Visual DSP++来生成可烧写文件的操作说明先。


    Blackfin 系列处理器的烧写文件尾缀是“.ldr”,这个文件通过可以通过代码工程生成,以BF53x_LED 工程为例。将 Visual DSP++5.0 软件连接ADSP-EDU-BF53x 开发板,通过Visual DSP++5.0 软件下“File->open->Project..”选项。将BF53x_LED.dpj 工程载入Visual DSP++5.0 软件。

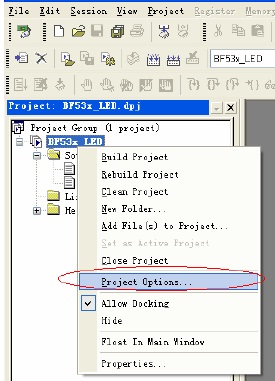

    在工程名上按鼠标右键,选择“Project Options..”

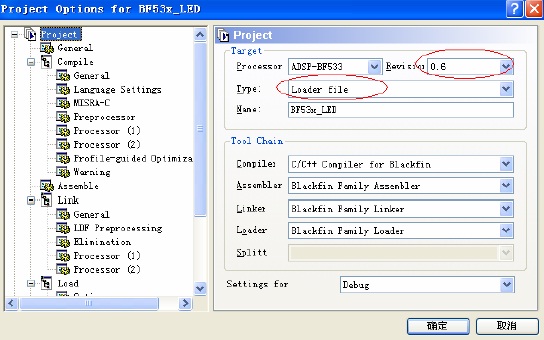

    根据芯片的实际版本,为工程选择一个芯片版本,将“Type”选为“Loader File”。

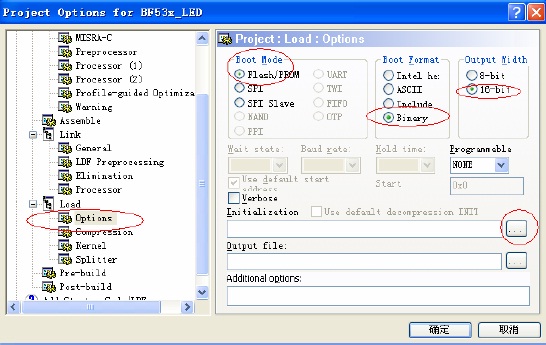

    按下图为生成的 LDR 文件选择格式。最后要为生成的文件加上initialization 文件,这个文件主要是初始化板卡上的SDRAM,板卡上电后会最先执行该文件,不加载此文件板卡将不能正常运行烧写的程序。点击initialization选项后面的选择按钮。

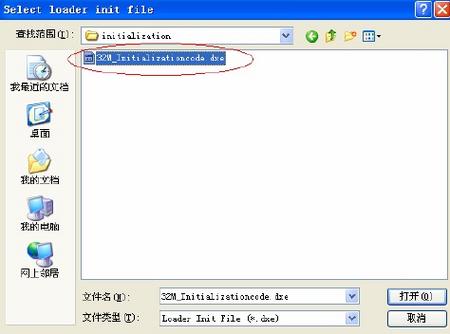

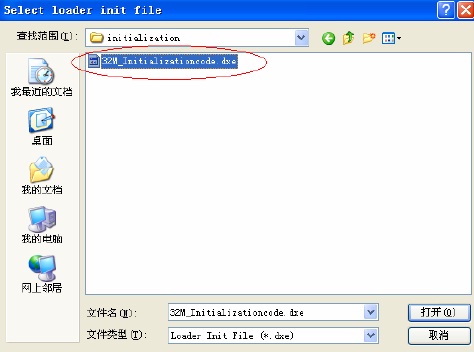

    找到“32M_Initializationcode.dxe”文件。

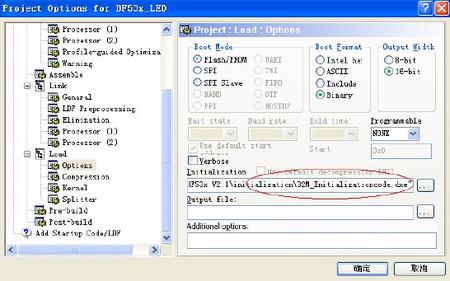

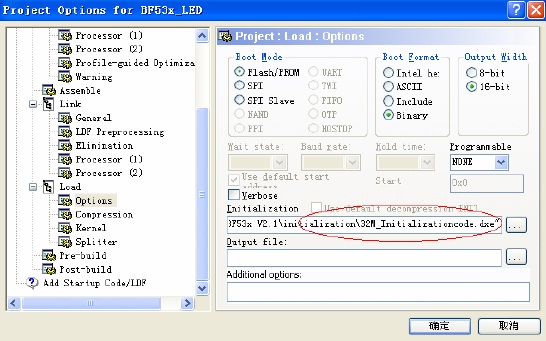

    加载完文件后点“确定”



    选择“ReBuild All“按钮全编译工程。



    编译完成后,会看到生成文件提示。该文件默认生成地址为当前工程的 Debug 文件夹下。
